PPTC自恢復保險絲在電梯控制器通訊口的保護應用

2021-08-19 11:24:51 lipscall

        電梯控制器是電梯正常運行與精確控制的核心單元，前面連接到各種傳感器、用戶指令鍵盤等，后面連接到控制執行機構，有的電梯已連接消防與報警系統，可自動完成報警功能。



        電梯控制器能將傳感器收集到的各種信號以及使用者的指令信號進行無縫連接與快速處理并送達執行機構完成任務。(相關閱讀：可恢復保險絲應用于電機失速保護)



        這其中的電梯控制器系統與各傳感器以及使用者指令信號的連接與報警信號等，多是通過RS485串行接口連接與通訊，實際應用中，RS485接口電路很容易被損壞.



        因電梯是一個復雜的系統，配件一般是專業廠家生產，其配套的控制器、傳感器、線纜、控制指令輸入的鍵盤、電源適配器、機械機構、動力系統等，都是有不同的廠家設計生產，其電氣連接與匹配是設計工程師的主要問題，因系統復雜，產生的電磁環境也非常復雜，稍有不慎，就會產生接線電源線與數據線接錯、電源線接反、數據線短路等問題。（推薦閱讀：PPTC協同保護HDMI 1.3接口的方案）



        這些問題最終表現在燒壞RS485數據接口電路、或電梯控制器整個DSP系統損壞。同時，因復雜的電磁環境，使電路常常感應到空間的打火高壓、ESD高壓等損壞控制器的RS485電路或DSP系統。還有較長的連接線纜很容易受到雷電入侵或感應瞬時高壓對RS485接口電路及控制器DSP系統的損壞等等。



        要處理好上述問題，必須對RS485接口設計可靠保護電路，包括過流保護、過壓保護。使用PolySwitch PPTC（正溫度系數熱敏電阻）器件是一個高性價比的防護方案，在短路故障狀態下，PPTC 器件能夠快速的動作從低阻態轉為高阻態，從而限制電流保護RS485接口與設備。

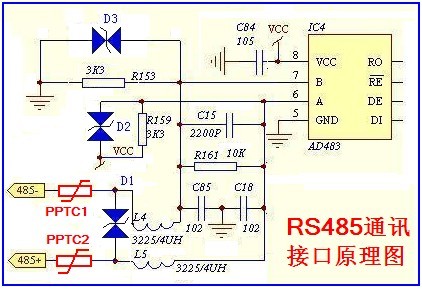

        對于過壓保護，我們可以使用TVS管(硅基 ESD 保護器件)，TVS管鉗位電壓低、ESD 抵抗能量高、封裝尺寸小，是RS485接口靜電防護、過壓保護的理想選擇。下圖是在RS485端口上使用 PPTC 器件與TVS器件保護的典型應用。
